Contactor – Thiết bị điện quan trọng trong tủ điện đài phun nước

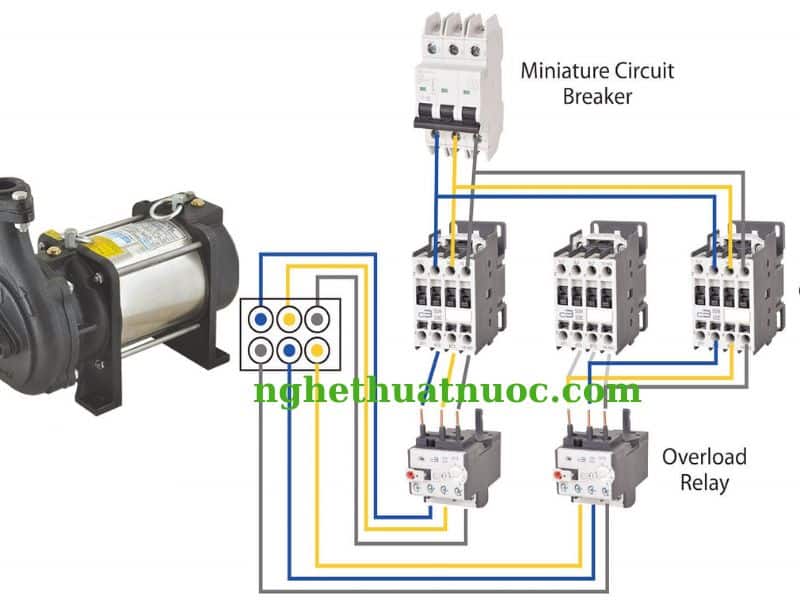

Contactor đóng vai trò cốt lõi trong tủ điện điều khiển, chịu trách nhiệm đóng ngắt nguồn động lực và bảo vệ an toàn cho toàn bộ hệ thống phụ tải của một đài phun nước hay hệ thống nhạc nước nghệ thuật. Thiết bị này giúp kiểm soát vận hành an toàn cho các cụm máy bơm công suất lớn, hệ thống van điện từ phản ứng nhanh và các kịch bản đèn LED âm nước, đảm bảo toàn bộ công trình hoạt động ổn định, an toàn và tiết kiệm điện năng.

Contactor (hay còn gọi là khởi động từ) hoạt động như một công tắc tiếp điểm chịu dòng lớn. Khi được tính toán dòng tải và đấu nối đúng quy trình kỹ thuật, linh kiện này không chỉ kéo dài tuổi thọ cho các thiết bị ngoại vi mà còn loại bỏ hoàn toàn các rủi ro về rò rỉ điện trong môi trường ngập nước – một yếu tố an toàn bắt buộc phải ưu tiên hàng đầu trong mọi công trình cảnh quan nước.

Vai trò của contactor trong hệ thống đài phun nước

• An toàn tuyệt đối: Cơ chế đóng ngắt mạch nhanh giúp ngăn chặn kịp thời các sự cố chập cháy ngoài ý muốn của hệ thống máy bơm, van và hệ thống đèn, bảo vệ an toàn cho cả người vận hành lẫn thiết bị ngoại vi.
• Tiết kiệm năng lượng: Thiết bị chỉ cấp nguồn cho phụ tải vào đúng các khung giờ hoặc kịch bản lập trình sẵn, giảm thiểu tình trạng hao phí điện năng khi hệ thống chạy không tải.
• Bảo dưỡng dễ dàng: Cấu trúc mô-đun độc lập của contactor cho phép kỹ sư dễ dàng đo đạc, kiểm tra và thay thế định kỳ nhanh chóng khi có hiện tượng rỗ hoặc mooc-phê tiếp điểm.
• Đồng bộ hệ thống: Giúp các linh kiện độc lập bên trong tủ điện điều khiển kết hợp nhịp nhàng với nhau, đảm bảo hiệu ứng phun nước và ánh sáng luôn đồng điệu theo từng giai điệu nhạc.

Cách chọn contactor phù hợp cho hệ thống đài phun nước

Khi thiết kế và lựa chọn khởi động từ cho hệ thống tủ điện điều khiển đài phun, các kỹ sư cơ điện cần đặc biệt lưu ý các thông số kỹ thuật cốt lõi sau:

• Dòng điện định mức (In): Giá trị này phải lớn hơn từ 1.2 đến 1.5 lần dòng dòng tải thực tế của motor máy bơm để chịu được dòng khởi động, tránh hiện tượng sinh nhiệt gây dính tiếp điểm động lực.
• Điện áp cuộn hút (Coil voltage): Phải đồng bộ với điện áp mạng điều khiển, thông thường hệ thống ưu tiên dùng nguồn AC 220V hoặc các dòng nguồn điều khiển DC 24V để đảm bảo an toàn tuyệt đối khi kết nối mạch điều khiển từ bộ xử lý PLC.
• Số lượng tiếp điểm: Lựa chọn số lượng tiếp điểm động lực (tiếp điểm chính) và tiếp điểm phụ (NO/NC) phù hợp với sơ đồ đấu nối mạch duy trì, mạch liên động.
• Khả năng chịu môi trường: Do đặc thù đặt trong tủ điện ngoài trời và gần môi trường độ ẩm cao, vỏ contactor phải có độ cách điện cao, chống ẩm mốc và chịu nhiệt tốt.
• Tính năng tích hợp hệ thống: Thiết bị cần dễ dàng phối hợp ghép nối với relay nhiệt để bảo vệ quá tải, hoặc liên động mượt mà với biến tần và bộ điều khiển trung tâm PLC để lập trình tự động.

Khuyến nghị kỹ thuật từ QK ART: Việc lựa chọn contactor đúng thông số dòng tải là bước nền tảng bắt buộc để quá trình lắp đặt và vận hành hệ thống diễn ra an toàn, tránh hiện tượng bục lòng cáp hoặc cháy motor do mất pha.

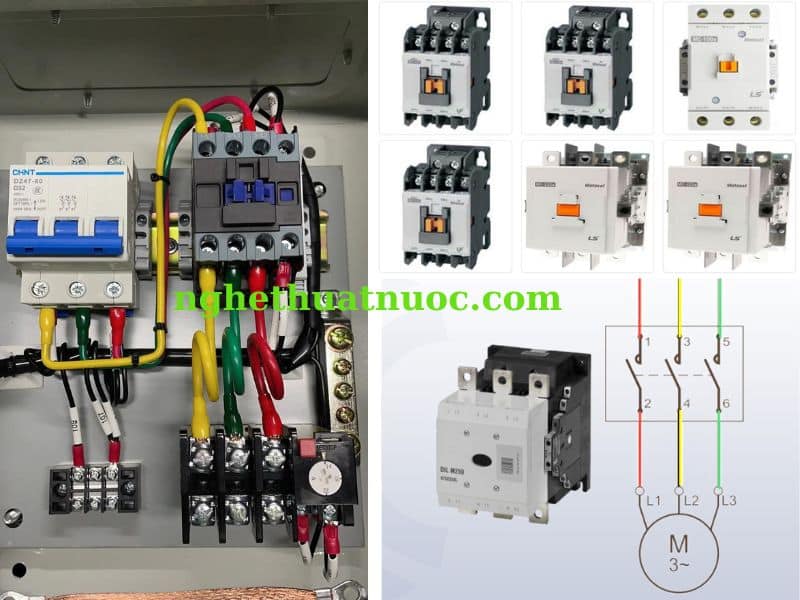

Hướng dẫn đấu nối contactor đúng kỹ thuật

Quy trình đấu nối mạch động lực và mạch điều khiển cho contactor cần tuân thủ nghiêm ngặt các bước sau để đảm bảo an toàn tuyệt đối:

• Xác định các borne (chân cắm) của thiết bị:
  • Borne điều khiển (A1, A2): Kết nối vào mạch cấp nguồn cho cuộn dây nam châm điện từ (nhận tín hiệu từ nút bấm, relay trung gian hoặc lệnh từ PLC).
  • Borne động lực (L1, L2, L3 và T1, T2, T3): Cặp chân nhận nguồn vào từ điện lưới tổng và đầu ra đấu trực tiếp về phía tải (máy bơm, đèn).
• Kết nối borne điều khiển:
  • Kiểm tra kỹ trị số điện áp ghi trên cuộn hút để cấp đúng nguồn nuôi tránh gây cháy cuộn dây điều khiển.
  • Bấm đầu cốt (cosse) chắc chắn trước khi siết vít, tránh tình trạng lỏng lẻo gây phóng tia lửa điện hoặc mất lệnh điều khiển.
• Kết nối borne công suất:
  • Ngắt hoàn toàn aptomat tổng và kiểm tra an toàn điện trước khi tiến hành đấu nối dây động lực.
  • Đảm bảo thứ tự các pha được đấu nối đồng nhất để máy bơm ly tâm chạy đúng chiều quay, không bị hiện tượng giảm áp lực nước hoặc hỏng cánh bơm.
• Thiết lập mạch liên động bổ sung (nếu có):
  • Trong hệ thống nhạc nước sử dụng nhiều bơm, cần đấu nối liên động qua các tiếp điểm phụ để khóa chéo, bảo vệ chạy luân phiên hoặc khởi động tuần tự tránh sụt áp lưới điện.
  • Tích hợp thêm các bộ bảo vệ mất pha, đảo pha để tự động ngắt nguồn cuộn hút khi lưới điện cấp vào gặp sự cố.
• Kiểm định và đóng điện chạy thử:
  • Dùng đồng hồ vạn năng đo thông mạch để kiểm tra cách điện, đảm bảo không có hiện tượng chạm chập giữa các pha hoặc chạm vỏ tủ điện.
  • Đóng điện mạch điều khiển trước để thử tiếng hút cơ học của nam châm, sau đó mới đóng mạch động lực để dùng ampe kìm kiểm tra dòng làm việc thực tế của bơm.

Lưu ý quan trọng

• Luôn luôn tuân thủ quy chuẩn kỹ thuật quốc gia về an toàn điện trong suốt quá trình thi công lắp đặt và bảo trì định kỳ hệ thống cảnh quan nước.
• Tuyệt đối không tự ý thay đổi kết cấu mạch điện hoặc tăng trị số dòng của relay nhiệt khi chưa có sự tính toán kỹ lưỡng từ kỹ sư điện chuyên môn.
• Sử dụng thiết bị chính hãng từ các thương hiệu uy tín để đảm bảo độ nhạy đóng ngắt cao. Ngoài ra, việc chọn mua cấu kiện từ các đơn vị phân phối chuyên nghiệp, có đầy đủ chứng nhận CO/CQ rõ ràng như hệ thống vật tư đài phun nước QK ART sẽ là chìa khóa giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro chập cháy phần cứng do linh kiện trôi nổi kém chất lượng gây ra.

Khi làm chủ được kỹ thuật chọn lựa và thi công đấu nối contactor, hệ thống tủ nguồn điều khiển của bạn sẽ đạt độ tin cậy cao nhất, tạo bệ phóng giúp các hiệu ứng phun nước nghệ thuật được trình diễn một cách mượt mà, bền bỉ và an toàn tuyệt đối theo năm tháng.

Câu hỏi thường gặp về contactor trong tủ điện điều khiển đài phun

Câu hỏi 1:

Tại sao dòng điện định mức (In) của contactor cho máy bơm nước cấu trúc đài phun luôn phải chọn lớn hơn dòng chạy thực tế?

Trả lời: Máy bơm ly tâm dùng cho đài phun nước hoặc nhạc nước khi khởi động trực tiếp thường dòng điện sẽ tăng đột ngột từ 5 đến 7 lần so với dòng điện làm việc định mức (gọi là dòng khởi động). Nếu chọn contactor có dòng định mức vừa khít với dòng làm việc của motor, các tiếp điểm động lực sẽ bị quá nhiệt, dẫn đến hiện tượng hồ quang điện làm rỗ bề mặt, gây dính chặt tiếp điểm (kẹt cơ) hoặc cháy cuộn hút thiết bị sau một thời gian ngắn vận hành.

Câu hỏi 2:

Sự khác biệt và lưu ý khi chọn điện áp cuộn hút (Coil) 220VAC và 24VDC cho khởi động từ là gì?

Trả lời: Contactor cuộn hút 220VAC sử dụng trực tiếp nguồn điện lưới thông dụng, đấu nối đơn giản nhưng tiềm ẩn rủi ro an toàn nếu xảy ra sự cố rò rỉ điện ra hệ thống nút bấm điều khiển bên ngoài vỏ tủ. Trong khi đó, cuộn hút 24VDC bắt buộc phải sử dụng thêm một bộ nguồn tổ ong chuyển đổi (220VAC sang 24VDC) bên trong tủ điện. Nguồn 24VDC là nguồn hạ áp cực kỳ an toàn cho kỹ sư khi thao tác vận hành, đồng thời giúp bảo vệ các ngõ ra (Output) của bộ điều khiển trung tâm PLC không bị xung điện ngược gây hỏng mạch.

Câu hỏi 3:

Làm thế nào để nhận biết contactor trong tủ điện nhạc nước đang bị lỗi hoặc suy giảm tuổi thọ?

Trả lời: Bạn có thể nhận biết qua 3 dấu hiệu kỹ thuật cơ bản: Thứ nhất, khi contactor đóng ngắt phát ra tiếng kêu “hùm hùm” hoặc tạch tạch liên tục, dấu hiệu của lõi thép từ bị bám bụi hoặc cuộn hút bị yếu dòng. Thứ hai, dùng đồng hồ vạn năng đo độ sụt áp giữa đầu vào và đầu ra của cùng một pha; nếu độ sụt áp cao tức là tiếp điểm cơ học đã bị rỗ hoặc hoen gỉ. Thứ ba, relay nhiệt liên tục nhảy (trip) ngắt mạch dù dòng điện của máy bơm vẫn ở mức an toàn, nguyên nhân thường do má vít tiếp điểm của contactor bị hỏng gây mất pha đột ngột.
