Máy Bơm Nước Chuyên Dụng Cho Đài Phun Và Nhạc Nước: Cấu Tạo, Kỹ Thuật Tính Toán Và Quy Trình Lắp Đặt Tiêu Chuẩn

Trong lĩnh vực thiết kế và xây dựng cảnh quan động lực học dòng chảy, máy bơm nước đóng vai trò là cấu kiện kỹ thuật cốt lõi, quyết định toàn bộ sự sống của công trình. Thiết bị này thực hiện nhiệm vụ chuyển hóa điện năng thành động năng và áp năng, thúc đẩy khối lượng nước tuần hoàn liên tục qua hệ thống giàn ống Inox và béc phun để kiến tạo nên những hình khối mỹ thuật sống động. Việc lựa chọn, tính toán thông số và bố trí trạm bơm chìm chính xác không chỉ ảnh hưởng trực tiếp đến độ cao, độ sắc nét của các tia nước mà còn đảm bảo tuổi thọ thiết bị, tính an toàn cơ điện và tối ưu hóa chi phí vận hành lâu dài cho chủ đầu tư.

Khác biệt hoàn toàn với các dòng bơm đặt cạn dân dụng, dòng máy bơm đài phun nước và máy bơm nhạc nước đòi hỏi những tiêu chuẩn chế tạo cơ khí cực kỳ khắt khe. Bài viết chuyên sâu này từ đội ngũ kỹ sư QK ART sẽ cung cấp cho anh một cẩm nang toàn diện từ cấu tạo chi tiết, nguyên lý thủy lực thực tế cho đến các tiêu chuẩn lắp đặt trạm bơm chìm đạt hiệu suất cao nhất hiện nay.

1. Cấu tạo chi tiết của dòng máy bơm nước loại chìm chuyên dụng

Để có thể vận hành liên tục và bền bỉ trong môi trường ngập nước hoàn toàn ngoài trời, cấu trúc cơ khí của một chiếc máy bơm nước chuyên dụng cho cảnh quan được chia thành 4 bộ phận nền tảng sau:

1.1. Thân vỏ và buồng bơm chịu lực

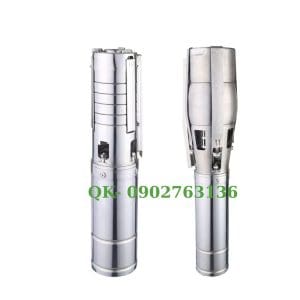

Toàn bộ phần vỏ bảo vệ động cơ (Motor Housing) và buồng bơm (Volute) được chế tạo từ các chất liệu có màng thụ động hóa cao như Inox 304, Inox 316 hoặc gang xám đúc dày xử lý sơn tĩnh điện chống rỉ sét. Cấu trúc vật liệu này giúp thiết bị kháng lại sự ăn mòn hóa học của các chất xử lý rêu tảo trong hồ và sự oxy hóa tự nhiên dưới lòng hồ sâu.

1.2. Trục truyền động cơ học

Trục bơm (Shaft) được làm bằng thép hợp kim không gỉ cường độ cao, truyền động trực tiếp từ rotor của động cơ sang bánh công tác. Trục phải được gia công cơ khí chính xác tuyệt đối để triệt tiêu hiện tượng lệch tâm, giảm rung lắc và mài mòn phớt trong quá trình quay tốc độ cao.

1.3. Bánh công tác (Cánh bơm ly tâm)

Bánh công tác (Impeller) là bộ phận trực tiếp truyền năng lượng cho dòng nước. Đối với dòng máy bơm đài phun nước, cánh bơm thường thiết kế theo dạng cánh hở (Open) hoặc cánh bán hở (Semi-open) chế tạo bằng đồng thau hoặc hợp kim chống mài mòn, giúp hạn chế tối đa tình trạng rác hữu cơ, bùn mịn lọt vào gây kẹt cánh, cháy motor.

1.4. Phớt cơ khí kép (Mechanical Seal) và khoang dầu an toàn

Đây là bộ phận sống còn giúp ngăn chặn nước xâm nhập vào cuộn dây Stator của động cơ. Bơm chìm đạt chuẩn luôn dùng phớt kép hai mặt bằng Silicon Carbide hoặc Cacbon-Ceramic, ngâm trong khoang chứa dầu sinh học làm mát cô lập hoàn toàn, đảm bảo chỉ số chống thấm tuyệt đối đạt tiêu chuẩn IP68.

2. Nguyên lý hoạt động dựa trên động lực học ly tâm tuyến tính

Quá trình vận hành của dòng máy bơm nước cảnh quan không đẩy nước chạy qua trục mà dựa hoàn toàn trên nguyên lý lực ly tâm chất lỏng qua 3 giai đoạn khép kín:

Giai đoạn 1 – Hút nước (Tạo áp suất âm): Khi dòng điện được cấp, động cơ quay kéo theo bánh công tác quay với tốc độ cực lớn (thường đạt 2900 vòng/phút). Dưới tác dụng của lực ly tâm, các phân tử nước nằm ở tâm cánh bơm bị đẩy văng mạnh ra rìa mép buồng bơm, tạo nên một vùng chân không có áp suất thấp tại tâm. Nước từ lòng hồ sẽ liên tục bị hút vào buồng bơm qua cửa hút thông qua lưới chắn rác tích hợp.

Giai đoạn 2 – Nén dòng tăng áp: Khối nước khi đi vào lòng cánh sẽ nhận năng lượng động năng từ tốc độ quay của bánh công tác. Khi di chuyển ra phần vỏ buồng bơm (được thiết kế dạng đường xoắn ốc có thiết diện tăng dần), động năng này lập tức chuyển hóa thành áp năng (áp suất tĩnh của dòng chảy).

Giai đoạn 3 – Xả dòng cao áp: Dòng nước đã tích lũy đủ áp lực cao sẽ đẩy thẳng ra cửa xả, đi qua hệ thống ống dẫn để cung cấp dòng chảy mạnh mẽ và lưu lượng nước đủ cho các đầu béc bứt phá lên không trung. Tại điểm xả này, áp lực dòng chảy từ máy bơm nước sẽ kết hợp với cấu trúc cơ khí của từng loại béc để định hình kiểu dáng tia nước.

Giai đoạn 3 – Xả dòng cao áp: Dòng nước đã tích lũy đủ áp lực cao sẽ đẩy thẳng ra cửa xả, đi qua hệ thống ống dẫn để cung cấp dòng chảy mạnh mẽ và lưu lượng nước đủ cho các đầu béc bứt phá lên không trung. Tại điểm xả này, áp lực dòng chảy từ máy bơm nước sẽ phối hợp trực tiếp với thiết kế cơ khí của từng chủng loại vòi phun để định hình kiểu dáng.



3. Kinh nghiệm xác định yêu cầu thông số thủy lực của máy bơm đài phun nước

Việc chọn lựa một chiếc máy bơm đài phun nước chuẩn kỹ thuật sẽ bảo đảm hệ thống hoạt động tốt, đạt đúng chiều cao tia nước mong muốn và đủ công suất tải. Để làm được điều này, kỹ sư bắt buộc phải đọc hiểu Biểu đồ đường đặc tính thủy lực (Q/H) của nhà sản xuất, thay vì chỉ lựa chọn theo mã công suất ngựa (HP) chung chung.

Biểu đồ này thể hiện mối quan hệ tỷ lệ nghịch giữa hai thông số: Lưu lượng (Q) và Cột áp (H). Cột áp phun càng cao thì lưu lượng nước ra càng giảm. Bạn cần tính tổng lưu lượng tiêu thụ của tất cả các đầu béc phun trên một giàn, sau đó tính toán tổn thất áp suất dọc đường ống (do ma sát vách ống, các đoạn co cút van tiết lưu) để chọn điểm làm việc tối ưu (Duty Point) của bơm nằm ở vùng hiệu suất cao nhất (vùng từ 65% – 80% trên biểu đồ).

Việc tính toán chuẩn xác thông số cơ điện này là bước đi nền móng không thể tách rời trong suốt quy trình triển khai hạ tầng công trình ngoài thực tế. Nếu thông số của hệ thống trạm bơm chìm bị tính toán sai lệch, các béc phun ở xa sẽ gặp hiện tượng sụt áp nội tuyến, tia nước phun lên bị hụt dòng, biến dạng phom dáng kiến trúc. Để nắm rõ toàn bộ biện pháp bố trí hố ga thu nước, kỹ thuật đấu nối cáp điện ngầm và quy trình lắp đặt giàn ống đồng bộ, anh có thể tham khảo dịch vụ lắp đặt trọn gói đài phun nước của QK ART. Sự kết hợp giữa lý thuyết thủy lực và kinh nghiệm thực chiến tại công trường sẽ bảo đảm dự án vận hành hoàn hảo.

4. Giải pháp ứng dụng máy bơm nhạc nước công nghệ biến tần kỹ thuật số

Đối với các công trình chuyển động động lực học phức tạp, dòng máy bơm nhạc nước đòi hỏi một giải pháp điều khiển cao cấp hơn rất nhiều so với các hệ thống phun nước tĩnh cố định. Thiết bị không thể chạy ở một tần số lưới điện 50Hz cố định mà phải có năng lực thay đổi công suất, lưu lượng tức thời theo thời gian thực.

Để hiện thực hóa ý tưởng thiết kế này, giải pháp tiên tiến nhất hiện nay là tích hợp **Hệ thống biến tần công nghiệp (VFD)** vào tủ điện điều khiển trung tâm. Biến tần thực hiện nhiệm vụ thay đổi tần số dòng điện cấp vào động cơ bơm chìm từ 0Hz lên đến 50Hz trong dải mili giây. Khi tần số dòng điện thay đổi, tốc độ quay của trục bơm thay đổi tuyến tính, giúp cột áp và lưu lượng nước bứt phá ra đầu béc tăng giảm nhịp nhàng.

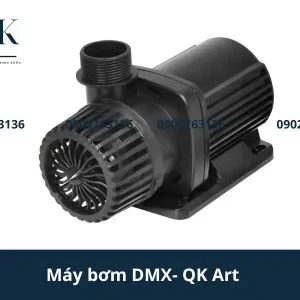

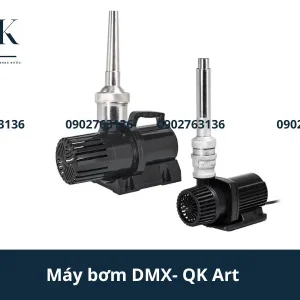

Khi toàn bộ hệ thống trạm máy bơm nhạc nước nhận lệnh điều khiển thông qua bộ giải mã kỹ thuật số DMX 512 kết nối đồng bộ với phần mềm lập trình kịch bản, nó sẽ tạo nên những vũ điệu nước đỉnh cao. Cột nước sẽ dâng cao, hạ thấp, uốn lượn mềm mại nhịp nhàng theo dải tần số bass, treble của bản nhạc. Quy trình tổ hợp cơ điện giữa bơm chìm công suất lớn và hệ mạch biến tần thay đổi dòng liên tục yêu cầu kỹ thuật xử lý vô cùng nghiêm ngặt để chống nhiễu tín hiệu và bảo vệ rò dòng. Anh có thể khám phá toàn bộ biện pháp tích hợp tự động hóa đỉnh cao này tại dịch vụ lắp đặt nhạc nướccủa QK ART.

5. Khối câu hỏi về máy bơm nước

Dưới đây là các câu trả lời trực diện, chuẩn xác về mặt kỹ thuật liên quan đến hệ thống máy bơm chuyên dụng cho cảnh quan nước:

Hỏi: Tại sao máy bơm đài phun nước loại chìm bắt buộc phải lắp đặt rơ-le chống rò dòng siêu nhạy RCBO?

Trả lời từ QK ART: Do bơm chìm vận hành ngập hoàn toàn dưới lòng hồ – nơi có hệ thống ống dẫn kim loại truyền dẫn dòng điện và con người có thể tiếp xúc trực tiếp xung quanh bể. Để loại bỏ tuyệt đối nguy cơ rò điện do lão hóa phớt cơ khí hoặc xước vỏ cáp cao su, hệ thống tủ điện bắt buộc phải lắp đặt rơ-le bảo vệ dòng rò (RCBO hoặc RCD) có dòng rò định mức không quá 30mA, tự động ngắt điện lập tức trong vòng 0.03 giây khi có sự cố vi mô xảy ra.

Hỏi: Làm thế nào để khắc phục hiện tượng máy bơm nhạc nước bị sụt áp, phản ứng chậm khi chạy kịch bản âm thanh?

Trả lời từ QK ART: Hiện tượng phản ứng chậm xảy ra do hai nguyên nhân: Một là khoảng cách dây dẫn từ tủ điện biến tần đến bơm chìm quá xa gây sụt áp trên đường dây (cần tăng tiết diện lõi đồng của cáp tải); hai là cài đặt thời gian tăng tốc/giảm tốc (Acceleration/Deceleration Time) trên biến tần VFD quá lớn. Kỹ sư cần hiệu chỉnh tham số này về dải từ 0.2 đến 0.5 giây để đảm bảo máy bơm nhạc nước đáp ứng tức thời theo tiết tấu nhanh của bản nhạc.

6. Vì sao nên chọn đơn vị phân phối máy bơm nước QK ART?

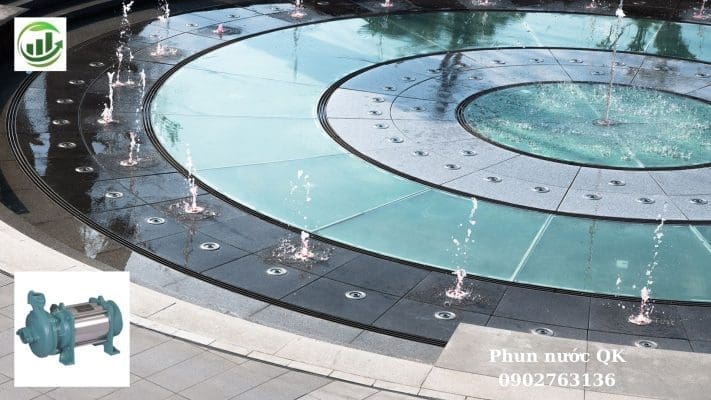

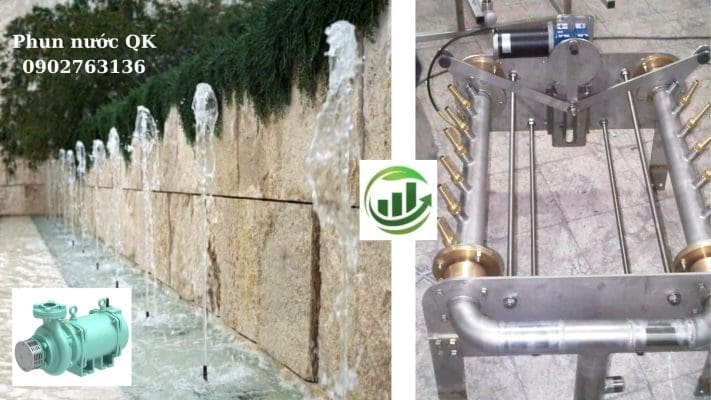

Công ty kiến trúc cảnh quan nước QK ART chúng tôi là đơn vị nhập khẩu, phân phối và tổ chức biện pháp thi công các dòng sản phẩm máy bơm nước chuyên dụng hàng đầu trên toàn quốc. Chúng tôi tự hào mang đến cho quý khách hàng các dòng sản phẩm bơm chìm vỏ Inox, bơm vỏ gang đúc công suất lớn từ các hãng máy bơm có thương hiệu và uy tín hàng đầu thế giới đến từ Đức, Ý, Ấn Độ, Hàn Quốc, Nhật Bản, Trung Quốc và Việt Nam (như Pentax, Ebara, Shakti, Grundfos…).

Mọi thiết bị do QK ART cung cấp đều cam kết chính hãng 100%, đầy đủ chứng từ chứng nhận xuất xứ (CO) và chất lượng sản phẩm (CQ), đi kèm chính sách bảo hành dài hạn từ 12 đến 24 tháng trực tiếp tại công trình.

Quý khách hàng có nhu cầu tư vấn chọn mẫu bơm, tra cứu biểu đồ thủy lực hoặc nhận bảng báo giá chi tiết, hãy liên hệ với QK ART qua các kênh thông tin chính thức sau để được phục vụ chu đáo:
