Test nhạc nước ban đêm – Kiểm tra LED & đồng bộ vận hành trước bàn giao

Trong kỹ thuật thi công cảnh quan nước nghệ thuật, giai đoạn vận hành thử nghiệm (Commissioning) vào ban đêm được coi là bộ lọc cuối cùng để đánh giá tính toàn vẹn của cả hệ thống. Đối với đội ngũ kỹ sư QK Art, một đoạn video ghi lại cảnh các tia nước chuyển động giữa bóng tối không chỉ có giá trị về mặt trực quan, mà đó là bằng chứng nghiệm thu kỹ thuật đối với ba lớp hạ tầng: Thủy lực học, Điện động lực và Truyền thông dữ liệu thời gian thực.

Việc chạy thử hệ thống nhạc nước vào ban đêm là một quy trình bắt buộc, mang tính kỹ thuật chuyên sâu nhằm phát hiện những sai lệch mà ánh sáng ban ngày hoàn toàn có thể che giấu.

<>1. Bản chất kỹ thuật của việc hiệu chuẩn hệ thống vào ban đêm

Tại sao các kỹ sư tự động hóa và cơ điện tử luôn ưu tiên khung giờ sau 18h để tiến hành căn chỉnh hệ thống? Câu trả lời nằm ở sự tương tác giữa ánh sáng, quang học và dải tần số điều khiển.

Khắc phục sự sai lệch quang học của hệ thống chiếu sáng ngầm

Hệ thống đèn LED âm nước sử dụng trong các công trình nhạc nước nghệ thuật của chúng tôi tuân thủ nghiêm ngặt cấu hình phần cứng tiêu chuẩn: Đèn RGB sử dụng đúng 3 kênh tín hiệu và đèn RGBW sử dụng 4 kênh độc lập, tuyệt đối không dùng mạch trộn kênh dimming ảo nhằm đảm bảo độ tinh khiết của bước sóng ánh sáng.

Ban đêm là môi trường duy nhất cho phép thiết bị đo cường độ sáng (Lux meter) ghi nhận chính xác góc phân kỳ của chùm sáng (beam angle) phát ra từ thấu kính đèn. Khi tia nước đạt đỉnh cột áp, ánh sáng phải được “khóa” trọn trong lòng dòng chảy từ gốc đến ngọn. Nếu góc chiếu bị lệch dù chỉ $2^\circ$, hiện tượng tán xạ ánh sáng sẽ xảy ra, khiến dòng nước bị tối ở phần ngọn và làm nhòe không gian xung quanh.

Phát hiện hiện tượng trễ nhịp tín hiệu truyền thông (DMX512)

Trong môi trường nhạc nước, các lệnh điều khiển thay đổi màu sắc và tần suất đóng mở van điện từ tốc độ cao được truyền liên tục thông qua chuẩn giao thức DMX512. Với tần suất truyền tải hàng chục khung hình trên giây (FPS), các lỗi nhiễu từ trường do dòng điện khởi động của máy bơm chìm gây ra rất khó phát hiện vào ban ngày.

Dưới màn đêm, bất kỳ một sự sụt giảm khung hình (frame drop) nào của tín hiệu DMX cũng sẽ biểu hiện ngay lập tức qua hiện tượng đèn LED bị chớp cục bộ (flickering) hoặc màu sắc chuyển đổi bị giật cục, không mượt mà theo đúng dải kịch bản (fountain script).

2. Kiểm soát telemetry thủy lực và động lực học dòng chảy

Khi quan sát video chạy thử, kỹ sư kiểm định không chỉ nhìn vào sự đẹp mắt của hiệu ứng, mà họ phân tích độ ổn định của áp suất đường ống thông qua hình thái của đỉnh tia nước.

Kiểm định tính đồng nhất của cột áp vòi phun

Đối với các hiệu ứng phun thẳng đứng ổn định hoặc tạo vách nước hình tròn, sự sai lệch về cao độ giữa các vòi phun cùng chủng loại là điều tối kỵ. Khi hệ thống biến tần (VFD) quét dải tần số từ 25Hz đến 50Hz, áp lực tại miệng vòi (nozzle pressure) bắt buộc phải phân phối đều trên toàn bộ trục ống nhánh.

Nếu phát hiện một cụm vòi phun có cao độ thấp hơn các vòi còn lại, điều đó chứng tỏ có hiện tượng tổn thất áp suất cục bộ do phân tầng đường ống không đều, hoặc có cặn xỉ hàn sót lại trong lòng ống trong quá trình thi công cơ khí.

Đo lường thời gian đáp ứng của van điện từ biến đổi hiệu ứng

Các hiệu ứng như sóng lượn mềm, bắn đuổi (chasing) hay phun mưa nhẹ tạo nền phụ thuộc hoàn toàn vào tốc độ đóng mở của van Solenoid. Chúng tôi thiết lập tiêu chuẩn thời gian phản hồi của van dưới 0.1 giây.

Chạy thử ban đêm cho phép kỹ sư lập trình nhìn rõ điểm cắt của tia nước. Nếu van đóng chậm, tia nước sẽ bị đuôi dài (trailing effect), làm hỏng tính dứt khoát của kịch bản nhạc nước và tạo ra những áp lực ngược va đập vào đường ống (hiệu ứng búa nước).

3. Nhật ký kiểm định thực địa: Từ dữ liệu kỹ thuật đến vận hành thực tế

Một hệ thống nhạc nước nghệ thuật chỉ thực sự đạt chuẩn khi phần “trái tim” – tủ điện điều khiển – được thi công với độ chính xác tuyệt đối. Để minh chứng tính thực chiến, dưới đây là các dữ liệu kỹ thuật đặc thù của dự án này do đội ngũ kỹ sư QK Art trực tiếp triển khai.

3.1. Bảng dữ liệu kỹ thuật hệ thống (Technical Specifications)

Để đảm bảo hiệu suất trình diễn và độ bền cho công trình nhạc nước tại trường cao đẳng quận 8-TPHCM, hệ thống được thiết kế và lắp đặt dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt. Dưới đây là bảng thông số chi tiết của hệ thống điều khiển đang được vận hành thực tế:

Thành phần thiết bị	Thông số kỹ thuật	Vai trò trong hệ thống
Bộ điều khiển trung tâm	Hệ thống DMX512 Controller	Điều phối đồng bộ nhạc và hiệu ứng nước
Biến tần (Inverter)	4 bộ, công suất 5kW/bộ	Điều khiển tần số bơm, tạo áp lực tia phun
Đèn LED âm nước	Công nghệ RGBW (4 kênh)	Chiếu sáng đổi màu theo nhịp nhạc
Cáp tín hiệu	Cáp chống nhiễu chuyên dụng	Truyền dẫn tín hiệu điều khiển DMX
Tiêu chuẩn chống thấm	IP68 (Đèn), IP65 (Tủ điện)	Bảo vệ thiết bị trong môi trường ẩm ướt
Giao thức điều khiển	RS485/DMX512	Kết nối dữ liệu thời gian thực

3.2. Phân tích thông số kỹ thuật và giải pháp thi công

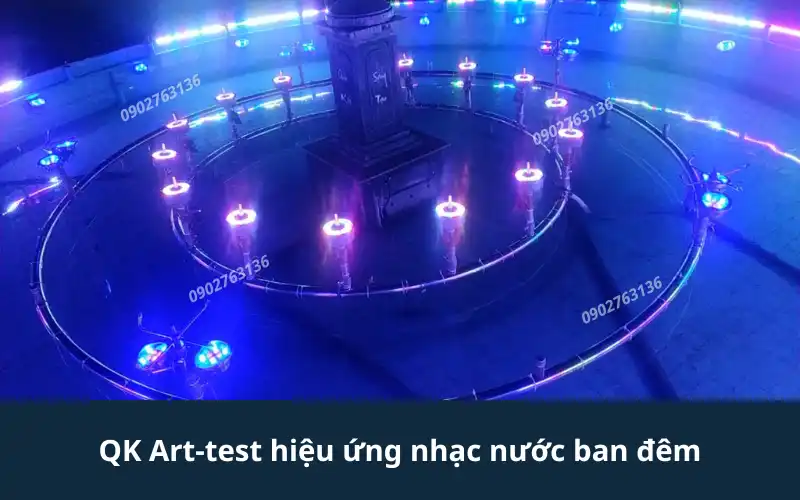

Để khách hàng và đối tác có cái nhìn chân thực nhất về độ đồng bộ của hệ thống, chúng tôi ghi lại đoạn video chạy thử nghiệm hệ thống vào ban đêm ngay tại công trường.

Lưu ý: Đoạn phim này được ghi lại bằng thiết bị cá nhân tại hiện trường trong điều kiện ánh sáng yếu, không qua chỉnh sửa hiệu ứng thương mại. Đây là tư liệu kỹ thuật thô, phản ánh chính xác trạng thái vận hành của tia nước và đèn LED âm nước trong giai đoạn nghiệm thu kiểm định, giúp kỹ sư của chúng tôi phát hiện và điều chỉnh kịp thời các sai lệch nhỏ về tín hiệu DMX trước khi bàn giao chính thức.

Hệ thống vận hành với 48 vòi phun kỹ thuật cao và 96 đèn LED âm nước tiêu chuẩn IP68. Tổng công suất tải đạt 22kW, được chia làm 4 cụm bơm điều khiển độc lập qua 4 biến tần (VFD) chuyên dụng.

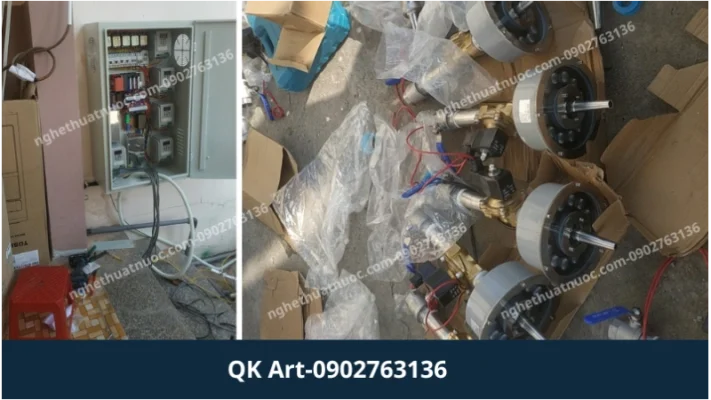

Như hình ảnh ghi lại tại hiện trường, tủ điều khiển được thiết lập với tiêu chuẩn công nghiệp khắt khe:

• Giải pháp chống nhiễu: Để đồng bộ màu sắc đèn LED và chuyển động tia nước, chúng tôi sử dụng cáp truyền dẫn chuyên dụng có lớp bọc chống nhiễu (Shielded Twisted Pair). Dây tín hiệu DMX được tách biệt hoàn toàn khỏi mạch động lực trong máng cáp, ngăn chặn triệt để hiện tượng đèn bị chớp giật hoặc tín hiệu điều khiển bị nhiễu sóng hài.

• Thiết kế tản nhiệt: Các bộ biến tần được lắp đặt có khoảng cách tiêu chuẩn trên khung thép chịu lực, kết hợp hệ thống quạt thông gió cưỡng bức, đảm bảo thiết bị không bị quá nhiệt ngay cả khi vận hành liên tục trong thời gian dài.

• Bảo vệ môi trường: Tại vị trí hố thu, chúng tôi đã áp dụng phương pháp chống thấm ngược bằng phụ gia tinh thể thẩm thấu. Điều này giúp ngăn chặn tuyệt đối tình trạng ẩm mốc xâm nhập, bảo vệ toàn bộ các mối nối cáp ngầm khỏi sự ăn mòn điện hóa.

3.3. Quy trình kiểm định “nghiệm thu tải” 48 giờ

Sau khi hoàn thiện đấu nối, hệ thống trải qua giai đoạn kiểm định nghiêm ngặt trong 48 giờ liên tục vào khung giờ đêm:

1. Hiệu chuẩn áp lực tia phun: Kỹ sư điều chỉnh van tiết lưu để đảm bảo mọi vòi phun đạt cao độ đồng nhất, không xảy ra hiện tượng “đuôi nước” hay hụt áp.

2. Đo điện trở cách điện: Sử dụng đồng hồ đo Megomet chuyên dụng để kiểm tra chỉ số cách điện của toàn bộ đường dây ngầm, đảm bảo an toàn tuyệt đối cho người tham quan trước khi bàn giao.

3. Tinh chỉnh độ trễ (Latency Compensation): Tinh chỉnh tham số thời gian phản hồi giữa tín hiệu âm thanh và chuyển động của van điện từ, đảm bảo tia nước dâng lên đúng nhịp bass/treble của bài nhạc với độ chính xác tính bằng phần nghìn giây.

3.4. Cam kết vận hành và bảo trì định kỳ

QK Art hiểu rằng bàn giao công trình chỉ là sự khởi đầu. Để đảm bảo hệ thống duy trì hiệu suất 100%, chúng tôi thiết lập quy trình bảo trì nghiêm ngặt:

• Vệ sinh định kỳ (3 tháng/lần): Loại bỏ rêu tảo bám trên thấu kính đèn và miệng vòi phun.

• Kiểm định hệ thống điện (6 tháng/lần): Kiểm tra các điểm đấu nối trong tủ điện và đo lại điện trở cách điện.

• Hỗ trợ kỹ thuật: Sẵn sàng cập nhật kịch bản nhạc nước mới theo nhu cầu trình diễn của chủ đầu tư.

Nếu bạn đang cần tư vấn về giải pháp đấu nối tủ điện cho hệ thống nhạc nước quy mô lớn hoặc muốn khảo sát thực tế để khắc phục lỗi vận hành, hãy liên hệ QK Art để được kỹ sư hỗ trợ trực tiếp.

Kết luận: Tầm quan trọng của khâu nghiệm thu trong tổng thể dự án

Chạy thử nhạc nước vào ban đêm không chỉ đơn thuần là việc chiêm ngưỡng hiệu ứng ánh sáng hay tia phun. Đây là giai đoạn nghiệm thu quan trọng cuối cùng sau khi hoàn tất quy trình thi công đài phun nước chuẩn kỹ thuật. Trong quy trình tổng thể của một công trình nghệ thuật nước, mọi sai sót về điện áp, độ kín của ống hay độ lệch góc chiếu đèn đều sẽ bị “bóc trần” dưới ánh sáng thực tế tại hiện trường.

Việc tuân thủ nghiêm ngặt từ khâu thi công phần thô—như xử lý chống thấm hố bơm, đấu nối tủ điện theo đúng sơ đồ—đến giai đoạn chạy thử nghiệm tải là yếu tố then chốt giúp hệ thống vận hành bền bỉ theo thời gian. Một công trình nhạc nước chỉ thực sự đạt chuẩn khi nó chứng minh được sự đồng bộ tuyệt đối giữa phần cứng (máy bơm, van điện từ), phần mềm (kịch bản nhạc) và hạ tầng điện (hệ thống đèn LED và dây dẫn).

Đừng để những sai số nhỏ trong quá trình lắp đặt trở thành nguyên nhân gây hỏng hóc tốn kém sau này. Nếu bạn đang trong quá trình lập dự toán hoặc cần đơn vị tư vấn giám sát thi công để đảm bảo dự án đạt chất lượng tốt nhất, đừng ngần ngại trao đổi với QK Art. Chúng tôi sẵn sàng chia sẻ kinh nghiệm thực tế để giúp bạn sở hữu một công trình không chỉ đẹp mà còn tối ưu về mặt chi phí vận hành và bảo trì.
