BẢN VẼ KỸ THUẬT ĐÀI PHUN NƯỚC: NỀN TẢNG THỦY LỰC VÀ BÓC TÁCH KHỐI LƯỢNG (BOQ)

Trong ngành cảnh quan nghệ thuật, bản vẽ thiết kế đài phun nước không chỉ là hình ảnh minh họa, đó là một “bộ hồ sơ năng lực” của công trình. Một bản vẽ sai lệch 5mm trong bố trí vòi phun cũng có thể làm đổ vỡ hiệu ứng thị giác, hoặc tệ hơn là gây quá tải máy bơm do tính toán thủy lực không chuẩn xác.

1. Tư duy lập bản vẽ: Từ sơ đồ thủy lực đến hệ thống điều khiển

Thiết kế đài phun nước hiện đại là sự phối hợp chặt chẽ giữa 3 lớp dữ liệu chồng lên nhau:

• Lớp thủy lực (Hydraulic Layer): Xác định lưu lượng Q và cột áp H tại điểm đầu phun. Sai lầm phổ biến của các bản vẽ nghiệp dư là bỏ qua tổn thất áp suất trên đường ống (hf). Khi ống quá dài hoặc nhiều co cút mà không tính đến tổn thất này, tia nước sẽ thấp hơn đáng kể so với kỳ vọng.
• Lớp điện và tín hiệu (Electrical Layer): Đây là nơi bản vẽ thể hiện sự an toàn. Hệ thống điều khiển (PLC/DMX) phải được tách biệt với mạch động lực của máy bơm để tránh nhiễu tín hiệu. Bản vẽ cần chỉ rõ tiết diện dây dẫn dựa trên khoảng cách từ tủ điện đến bơm để đảm bảo sụt áp không quá 3%.

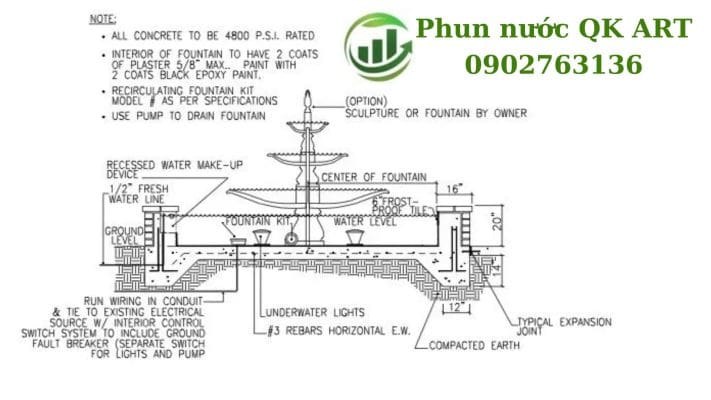

• Lớp kiến trúc và chống thấm: Định vị các hố thu và cao độ mực nước tĩnh. Một bản vẽ thiết kế đài phun nước chuẩn phải thể hiện được chi tiết cấu tạo cổ ống xuyên sàn với gioăng ngăn nước (waterstop), đảm bảo không xảy ra rò rỉ ngầm tại các điểm thi công.

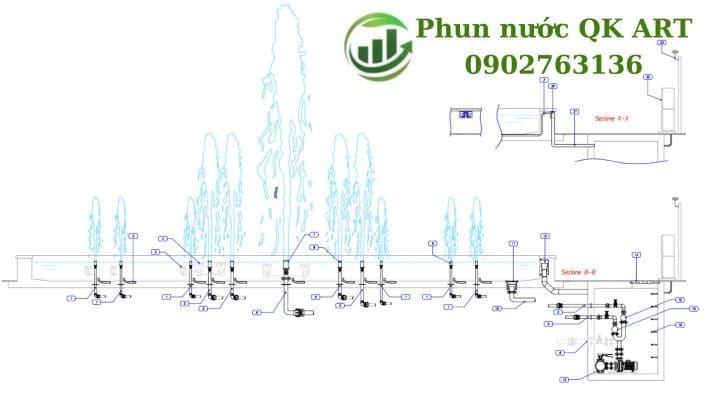

2. Giải mã BOQ: Bóc tách vật tư từ thông số kỹ thuật

Việc bóc tách vật tư (BOQ – Bill of Quantities) dựa trên bản vẽ không đơn thuần là đếm đầu vòi. Đây là bước kiểm soát ngân sách:

• Vòi phun: Dựa trên lưu lượng Q và chiều cao phun H thiết kế, danh mục vật tư phải chỉ định rõ chủng loại (Inox 304, đồng đúc) và lưu lượng yêu cầu để đơn vị cung cấp thiết bị đối chiếu.
• Hệ thống van và phụ kiện: Các van tiết lưu, van điện từ không chỉ được liệt kê số lượng, mà còn phải được chỉ định về khả năng chịu áp và tần suất đóng mở.
• Tủ điện: Bóc tách dựa trên tổng công suất máy bơm và hệ thống đèn. Mỗi cụm bơm cần có aptomat bảo vệ riêng biệt và bộ biến tần (VFD) tích hợp để kiểm soát nhịp phun nước.

3. Ứng dụng phần mềm trong thiết kế kỹ thuật

Thay vì chỉ liệt kê phần mềm, chúng ta cần hiểu vai trò của chúng trong chuỗi giá trị thiết kế:

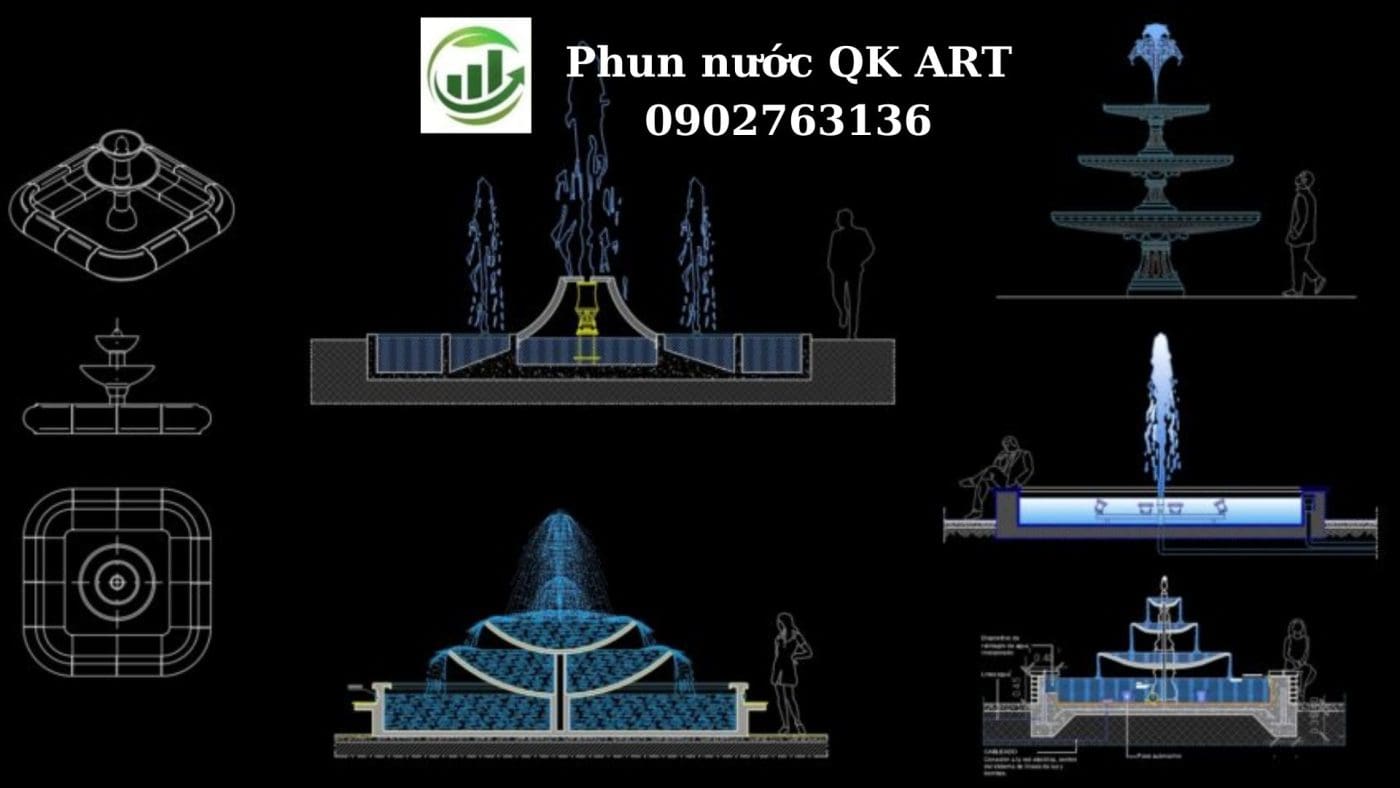

• AutoCAD: Là “ngôn ngữ chung” cho toàn bộ hồ sơ thiết kế. Mọi sai số trong AutoCAD sẽ được chuyển trực tiếp sang sai số trong thi công. Do đó, các layer (lớp) trong bản vẽ phải được phân loại rõ ràng: một lớp cho đường ống, một lớp cho thiết bị điện, một lớp cho thông số kỹ thuật.

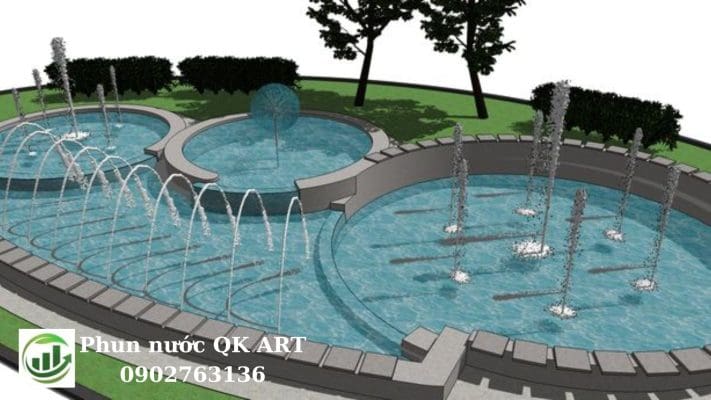

• Công cụ mô phỏng 3D (SketchUp/Revit): Giúp chủ đầu tư hình dung không gian. Đối với các hệ thống nhạc nước, mô hình 3D giúp tính toán góc chiếu của ánh sáng LED để đảm bảo tia nước được chiếu sáng đồng nhất từ mọi phía.

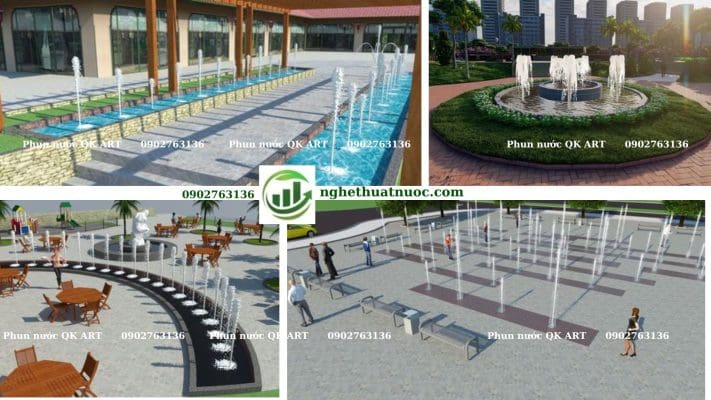

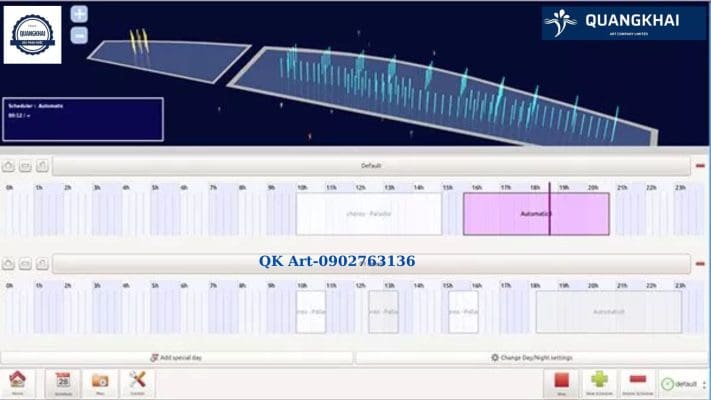

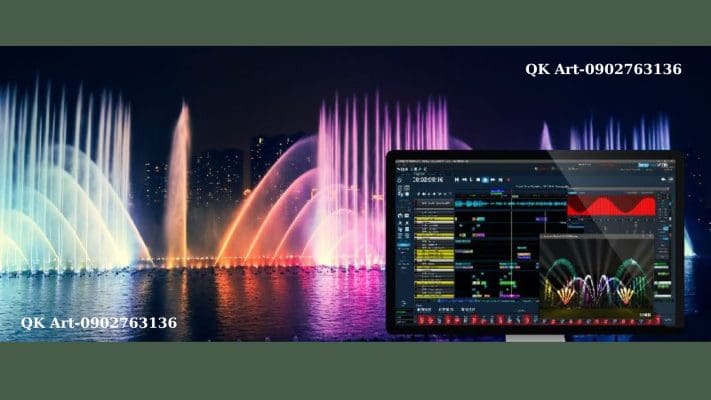

• Phần mềm lập trình chuyên dụng (WEPS/Control Software): Đây là “bộ não” của nhạc nước. Phần mềm cho phép xuất file biên dịch, điều khiển chính xác miligiây cho từng van điện từ. Sai lệch một miligiây trong phần mềm sẽ làm mất đi sự “nhảy múa” nhịp nhàng của tia nước.

4. Rủi ro từ bản vẽ “giấy” đến công trình thực tế

Một bản vẽ có thể trông rất đẹp trên màn hình nhưng lại “bất khả thi” khi ra công trường. Những tình huống này thường xuyên xảy ra do thiếu sự phối hợp giữa thiết kế và đơn vị thi công:

• Xung đột thiết bị: Vòi phun bị lắp quá gần nhau khiến màng nước của vòi này va chạm vào tia nước của vòi kia.
• Sụt áp cục bộ: Do thiết kế đường ống nhánh quá nhỏ so với tổng lưu lượng, dẫn đến tình trạng vòi ở gần bơm thì phun rất mạnh, vòi ở xa thì nước lại yếu.

Để đảm bảo các thông số thiết kế được chuyển hóa chính xác nhất, bạn cần thực hiện các bước kiểm tra nghiêm ngặt trong quy trình thi công đài phun nước. Quy trình này chính là “bản đồ hành trình” giúp đơn vị thi công không đi chệch khỏi mục tiêu thiết kế ban đầu, đảm bảo tính đồng bộ giữa giấy tờ và công trình thực tế.

5. Kết luận: Làm sao để sở hữu một bản vẽ đài phun nước tối ưu?

Việc lập bản vẽ không chỉ để cho có, đó là giải pháp để kiểm soát chất lượng từ xa. Khi yêu cầu một bản vẽ thiết kế đài phun nước, hãy yêu cầu nhà thầu cung cấp thêm bảng tính thủy lực (Hydraulic Calculation Sheet). Đây là tài liệu chứng minh rằng mọi máy bơm bạn mua đều được tính toán dư tải an toàn, đảm bảo tuổi thọ thiết bị lâu dài.

Tuy nhiên, cần hiểu rằng bản vẽ dù hoàn hảo đến đâu cũng chỉ nằm trên giấy. Sự chênh lệch giữa thiết kế và thực tế công trường thường là nguyên nhân dẫn đến các lỗi rò rỉ điện hoặc hụt áp suất không mong muốn. Để chuyển hóa các thông số trên giấy thành một công trình vận hành trơn tru, bạn cần bám sát các bước triển khai thi công chuyên nghiệp. Sự tỉ mỉ trong từng khâu, từ chống thấm hố bơm đến cách đi dây dẫn chống nhiễu, chính là yếu tố then chốt giúp hệ thống của bạn bền bỉ vượt thời gian.

Đừng để một bản vẽ tốt trở thành “bản vẽ chết” chỉ vì sai sót trong quá trình thi công. Nếu bạn đang trong quá trình lập dự toán và cần tư vấn cách đọc bản vẽ hoặc bóc tách khối lượng vật tư sao cho tối ưu, đừng ngần ngại trao đổi với các kỹ sư của chúng tôi. Việc đánh giá kỹ thuật ngay từ giai đoạn bản vẽ sẽ giúp bạn tránh được những chi phí phát sinh không đáng có trong quá trình lắp đặt.
